LK-DS-HES-C (mukautettu) Radiokorkeusmittarisimulaattorin ydinmoduuli
- Laaja simuloitu korkeusalue (0 - 22000 yläpuolella);
- Korkea suuntaavuuden vaimennussuhde
- Korkea simulaation korkeusmittarin tarkkuus (≥1‰)
- Valinnainen simulointikokoonpano (tukee yli 210 kokoonpanoa)
- Manuaalinen kytkin ja automaattinen kytkin ;
- Äänenvoimakkuuden miniatyrisointi, vahva sähkömagneettinen yhteensopivuus, korkea työvarmuus;
- Useita ohjaustilaa: UART, LAN jne.
- Erilaiset standarditestialustojen käyttöliittymät, kuten PXI, VXI, LXI.
Tuotteen Kuvaus
LK-DS-HES-sarja tarjoaa monipuolisen ydinmoduulin, jota voidaan markkinoida itsenäisenä komponenttina tai integroida saumattomasti monimutkaisempiin, korkeamman tason kokoonpanoihin. Nämä kokoonpanot on suunniteltu konfiguroitavuus mielessä pitäen, minkä ansiosta ne voivat vastata monenlaisiin suorituskykykriteereihin ja täyttää asiakkaidemme erityiset muoto-, istuvuus- ja toiminnalliset vaatimukset.
Perinteisiin pinta-akustisiin (SAW) viivelinjajärjestelmiin verrattuna LK-DS-HES-sarjalla on useita ylivoimaisia ominaisuuksia. Näitä ovat laaja toimintataajuusalue, poikkeuksellinen suuntaavuuden vaimennus, kyky käsitellä muuten laskemattomia kolminkertaisia siirtosignaaleja, kyky toimia pitkiä aikoja ilman uudelleenkalibrointia ja parannettu käyttöluotettavuus.
Tekniset tiedot
Sähköiset/optiset ominaisuudet
| Parametri | Parametrien arvot | yksikkö | Huomautus | ||
| Min | Tyypillinen | max | |||
| Taajuusalue | 4 | - | 4.6 | GHz | |
| Amplitudivaste | - | ± 1.5 | ± 2 | dB | |
| Simuloi korkeutta | 1 | - | 22000 | m | laajennettavissa |
| Simuloi korkeuden tarkkuutta | 0.5% | 1% | - | - | |
| Suurin syöttöteho | - | 2 | Räätälöidyt | W | Jatkuva aalto |
| - | 100 | Räätälöidyt | W | Pulssiaalto | |
| Syötä VSWR | - | 1.3 | 1.5 | - | |
| Lähtö VSWR | - | 1.3 | 1.5 | - | |
| Impedanssi | - | 50 | - | Ω | |
| Simuloi vaimennuksen säätöaluetta | - | 80 | Räätälöidyt | dB | |
| suora vaimennussuhde | 60 | 80 | - | dBc | |
| kolminkertaiset liikennesignaalit | Ei | ||||
| Käyttölämpötila | -40 | - | +70 | ℃ | Räätälöity laatuluokalla |
| Varastointilämpötila-alue | -55 | - | +85 | ℃ | |
| Simuloi korkeus vs. lämpötila | - | - | 7 | ppm/℃ | |
| Simuloi tarkkuus vs. lämpötila | - | 3 | 6 | % / ℃ | Voidaan kompensoida |

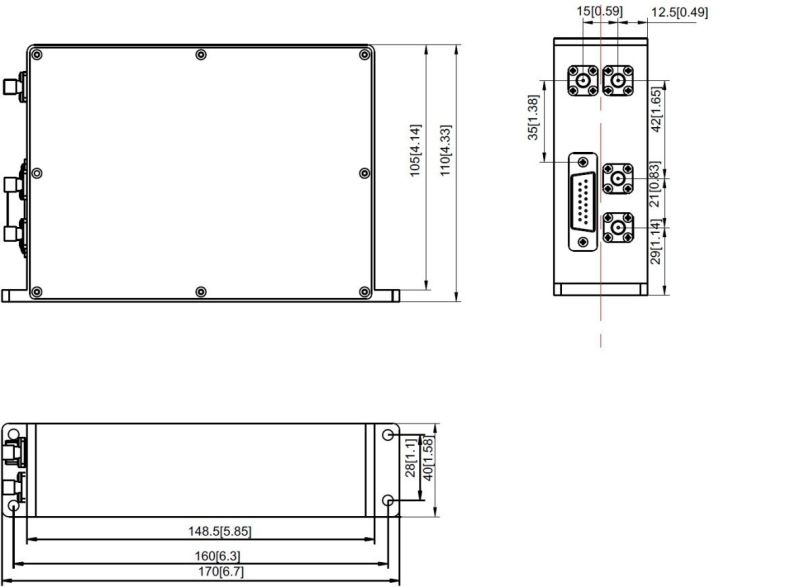

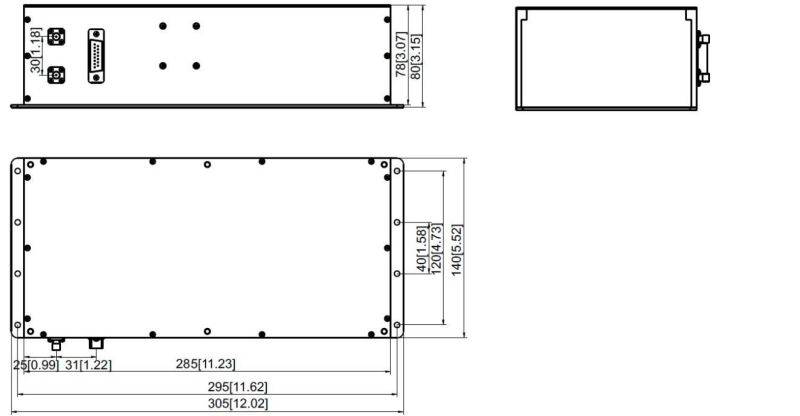

Pakkaukset ja tapit (yksikkö: mm[tuumaa])
Kuituoptinen laatikko
Mikroaaltouunin laatikko
RF-liitin: SMA-K (muokattu)
DC-liitin: DE-9PS (muokattu)
Sovellukset
Paikka: Radiokorkeusmittari tutkalle, AEW:lle, satelliitille, helikopterille jne.
Mittaa korkeusmittarin tarkkuus
Mittaa tutkimuksen ja seurannan sekittävyyttä
Muiden parametrien mittaus
