LK-HPPD-Ku Suuritehoinen InGaAs tasapainotettu valoilmaisin
- Laaja kaistanleveys
- Sisällytetty Bias-T
- DC kytketty
- Hermeettisesti suljettu, SMA-liitin
- Matala tumma virta, korkea signaali-kohinasuhde.
- Pieni muototekijä.
Tuotteen Kuvaus
High-Speed Balanced Photodetector (HPPD-Ku) on tarkka optoelektroninen laite, joka on räätälöity digitaalisiin ja analogisiin sovelluksiin. Tämä moduuli integroi InGaAs PIN -valodiodin, jonka spektrivastealue on 1250-1650 nanometriä, mukaan lukien tarvittava sovituselektroniikka signaalin eheyden ja suorituskyvyn varmistamiseksi.
LK-HPPD-Ku pystyy toimittamaan 18 gigahertsin kaistanleveyttä, mikä tekee siitä sopivan nopeisiin tiedonsiirtosovelluksiin. Se toimii +5 voltin virtalähteellä ja vastaa vakautta ja tehokkuutta koskevien standardien tehovaatimuksia. Moduuli on yhteensopiva tavallisten yksimuotoisten 9/125 mikrometrin optisten kuitujen kanssa, mikä varmistaa saumattoman integraation olemassa olevan kuituinfrastruktuurin kanssa. Radio Frequency (RF) -lähtöportti on varustettu SMA-yhteensopivalla liittimellä, jonka impedanssi on sovitettu 50 ohmiin, mikä mahdollistaa optimaalisen signaalinsiirron ja minimoi signaalihäviön.
Tekniset tiedot
| Tyypillinen ja absoluuttinen maksimiluokitus | ||||
|---|---|---|---|---|
| Parametri | Sym. | Typ | Arvosana | yksikkö |
| Säilytyslämpötila-alue | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Käyttökotelon lämpötila-alue | TC | 25 | -40 ～ +85 | ℃ |
| Bias Voltage | VR | +5 | +5 ～ +9 | V |
| Optinen syöttöteho | Pin | +10 | +17 | dBm |
| Palanut optinen teho | PB | - | +20 | dBm |
| Lyijyn juotoslämpötila | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Sähköiset/optiset ominaisuudet (TC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| Parametri | sym | Testiolosuhteet | Parametriarvot | yksikkö | |
| Aallonpituusalue | λ | - | 1000 - 1650 | nm | |
| Taajuusalue | - | - | Ku - Bändi | - | |
| Pieni signaalin kaistanleveys | f-3dB | TC = 22 ± 3℃ | 0.8 - 18 | GHz | |
| reagointityyliin | Re | VR , Pin = 1mW | λ = 1310 nm | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.8 | ||||
| Amplitudin tasaisuus | A | TC =-45～+85 ℃ | ≤ ± 1.5 | dB | |
| Saturation optinen teho | Ps | VR , λ = 1550 nm AC-moduloitu |
+17 | dBm | |
| Pimeä virta | Id | VR | ≤ 10 | nA | |
| Kylläisyys RF-lähtöteho | Pulos | - | -10 | dBm | |
| Ulostuloimpedanssi | RL | - | 50 | Ω | |

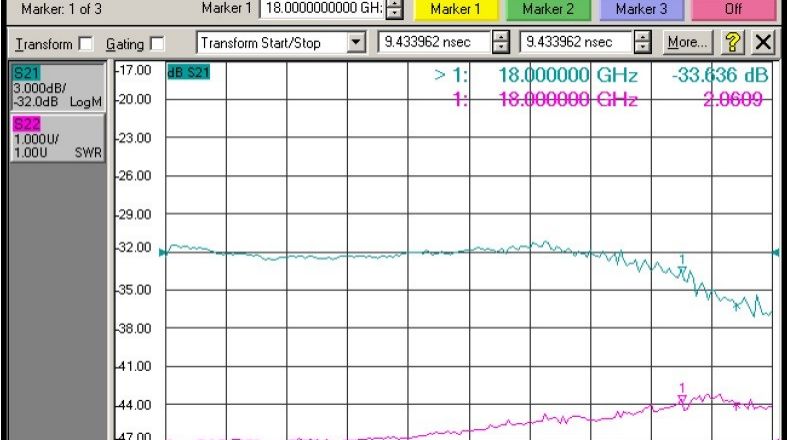

● Tyypilliset vastekäyrät
(VR, λ = 1550 nm, TC = 25 ºC, Pin = 0 dBm)
(Ku -kaistaisen valotunnistimen taajuusvaste)
● Mitat ja tapit ( Yksikkö: mm[tuumaa] )
●Tilaustiedot
Arkki 1:
| Koodi | Analoginen kaistanleveys |
| KU | 0.8 ～ 18 GHz |
Arkki 2:
| Koodi | Connector Type | Huomautus |
| N | Ei liitintä | Yksimuotoinen 9 / 125 μm kuitupatsas |
| A | FC / APC | |
| P | FC / PC |
● Varotoimet
Kuitujen taivutussäde vähintään 20 mm kuituvaurioiden välttämiseksi.
Varmista, että kuituliitospinta on puhdas, ennen kuin liität sen optopiiriin.
Varastoinnin, kuljetuksen ja käytön aikana tarvitaan sopiva ESD-suojaus.
Kaikki vakiovalotunnistimemme voidaan räätälöidä moduuleiksi!
Sovellukset
Optinen kuituviestintä
Tutkatietojen käsittely
Sähköinen sodankäynti
Nopeiden signaalien testaus ja mittaus
Turvallisuus ja valvonta
