LK-D-SS-18-T-sarjan optinen viivelinja ja optinen simulaattori
- Kaistanleveys jopa 18 GHz
- Korkea dynaaminen alue
- Laaja lämpötilasovellus
- Matala amplitudivaste
- Mukautetut aikaviiveet
Tuotteen Kuvaus
LK-D-SS-18-T-sarjan optinen viivelinja ja optinen simulaattori hyödyntävät mikroaaltofotoniikan huipputeknologiaa ja tarjoavat vertaansa vailla olevan suorituskyvyn monissa sovelluksissa, kuten tutkatestauksessa, signaalinkäsittelyssä, vaiheistettujen antennien toiminnassa, antennisimuloinnissa ja vaihekohina-analyysissä. Tämä edistynyt järjestelmä on suunniteltu toimimaan saumattomasti koko S/C/X/Ku-taajuusalueella, ja sille on ominaista minimaalinen väliinkytkentähäviö, laaja dynaaminen alue, vankka sähkömagneettinen eristys ja kyky käsitellä huomaamattomia kolmoissiirtosignaaleja.
Tekniset tiedot
Sähköiset / optiset ominaisuudet
| Parametri | Parametriarvot | yksikkö | Huomautus | ||
| Min | Tyypillinen | max | |||
| Taajuusalue | 2 | - | 18 | GHz | |
| Amplitudin tasaisuus | - | ± 2 | ± 2.5 | dB | |
| Aikaviive | 0.01 | - | 150 | us | Räätälöidyt |
| Viiveen tarkkuus | -5‰ | - | +5‰ | - | |
| insertion Loss | 0 | 20 | 30 | dB | Räätälöidyt |
| Syötä VSWR | - | 1.8 | 2.2 | - | |
| Lähtö VSWR | - | 1.8 | 2.2 | - | |
| Impedanssi | - | 50 | - | Ω | |
| Tulo 1 dB pakkaus | - | +13 | +17 | dBm | |
| Väärissignaalien hylkäyssuhde | 60 | - | - | dBc | |
| Melu Kuva | - | 50 | 60 | dB | 5 us, 25 ℃ |
| Käytä lämpötilaa | -55 | - | +85 | ℃ | Katso tilaustiedot |
| Säilytyslämpötila | -55 | - | +85 | ℃ | |
| Suhteellinen viive vs. lämpötila | - | - | 7 | ppm/℃ | |
| Lisäyshäviö vs. lämpötila | - | 2 | 4 | % / ℃ | |
Liittimen kuvaus ja virtalähde
| Pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| Jännite | NC | GND | + 12V | NC |
| Nykyinen arvostelu | - | - | 0.3 | - |
| Suurin virta | 1 |

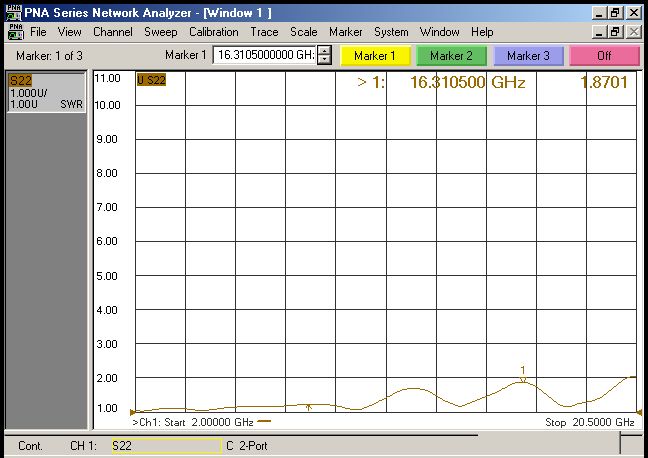

Tyypilliset vastekäyrät (25 ℃)
Mitat ja tapit (yksikkö: mm[inc]h])
RF-liitin: SMA-K (muokattu)
DC-liitin: DE-9PS (muokattu)
| Tuotetyyppi | LK-D-SS-18-TG | Huomautus | |||||
| Aikaviive (meitä) | 8 | 20 | 35 | 50 | 60 | 80 | Standard |
| X (mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| Tuotetyyppi | LK-D-SS-18-TP | Huomautus | |||||
| Aikaviive (meitä) | 8 | 35 | 60 | 80 | 110 | 150 | Kompakti |
| X (mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
Tilaustiedot
| Tuotetyyppi | Jäsenyydet | Laatutasot | Käytä lämpötilaa | Säilytyslämpötila |
| LK-D-SS-18-TGI | Standard | Teollisuusluokkaa | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TGM | Keskitasoinen | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TGS | Erikoislaatu | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-18-TPI | Kompakti | Teollisuusluokkaa | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TPM | Keskitasoinen | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TPS | Erikoislaatu | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Sovellukset
Tutka testaus/kalibrointi
Signaalinkäsittely
Elektroninen sota
Vaiheistettu antenniryhmä
Antenni simulointi
