LK-SSPD Mini-High Speed InGaAs -valoilmaisin
- Laaja kaistanleveys, nopea
- Korkea reagointikyky
- Sisällytetty Bias-T
- Korkea kylläisyystulo
- Hermeettisesti suljettu, SMA-liitin
- Matala tumma virta, korkea signaali-kohinasuhde.
- Pieni muototekijä.
Tuotteen Kuvaus
LK-SSPD-nopea valoilmaisin on suunniteltu digitaalisiin ja analogisiin sovelluksiin. Tämä moduuli on varustettu InGaAs PIN -valodiodilla, jonka aallonpituusvaste on 1000–1650 nm, sekä olennaisella sovituselektroniikalla.
LK-SSPD pystyy tarjoamaan 20 GHz:n kaistanleveyden. Se toimii +5 V:n virtalähteellä ja on yhteensopiva tulosignaalina tavallisen yksimuotoisen 9/125 μm:n kuidun kanssa. RF-lähtö käyttää SMP-yhteensopivaa liitintä, jonka impedanssi on sovitettu 50 ohmiin.
LK-SSPD on hermeettisesti suljettu kompaktiin koteloon ja sen paino on alle 8 grammaa.
Tekniset tiedot
| Tyypillinen ja absoluuttinen maksimiluokitus | ||||
|---|---|---|---|---|
| Parametri | Sym. | Typ | Arvosana | yksikkö |
| Säilytyslämpötila-alue | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Käyttökotelon lämpötila-alue | TC | 25 | -40 ～ +85 | ℃ |
| Bias Voltage | VR | +5 | +5 ～ +9 | V |
| Optinen syöttöteho | Pin | +3 | +10 | dBm |
| Palanut optinen teho | PB | - | +13 | dBm |
| Lyijyn juotoslämpötila | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Sähköiset/optiset ominaisuudet (TC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| Parametri | sym | Testiolosuhteet | Parametriarvot | yksikkö | |
| Aallonpituusalue | λ | - | 1000 - 1650 | nm | |
| Taajuusalue | - | - | Ku + Band | - | |
| Pieni signaalin kaistanleveys | f-3dB | TC = 22 ± 3℃ | 0.3 - 20 | GHz | |
| reagointityyliin | Re | VR=+5V, Pin = 1mW | λ = 1310 nm | ≥ 0.9 | A / W |
| λ = 1550 nm | ≥ 0.85 | ||||
| Amplitudin tasaisuus | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | |
| Saturation optinen teho | Ps | VR= 5v, λ = 1550 nm AC-moduloitu |
+17 | dBm | |
| Pimeä virta | Id | VR = +5 V | ≤ 10 | nA | |
| Kylläisyys RF-lähtöteho | Pulos | - | -10 | dBm | |
| Ulostuloimpedanssi | RL | - | 50 | Ω | |

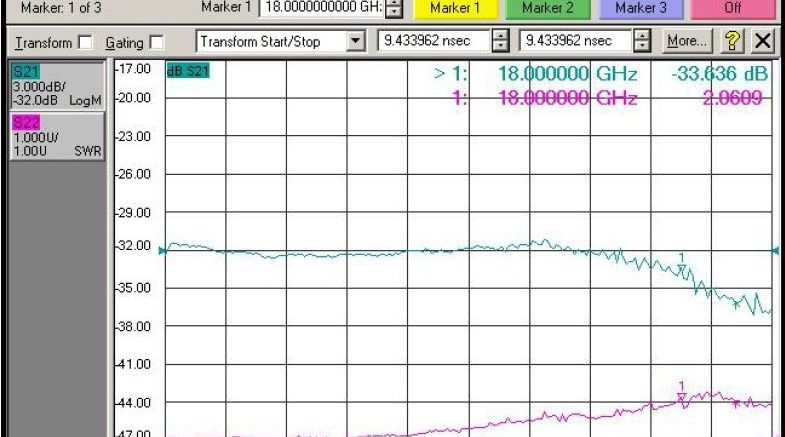

Tyypilliset vastekäyrät

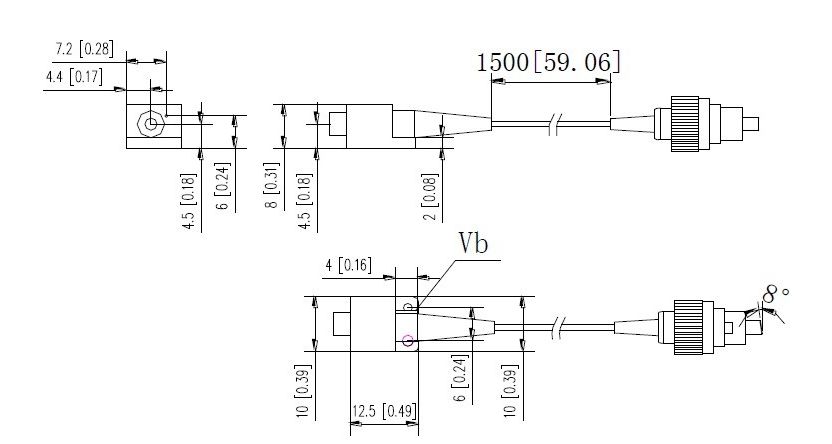

Mitat ja tapit ( Yksikkö: mm [tuumaa])
RF-liitin: SMP
Tilaustiedot
Arkki 1:
| Koodi | Analoginen kaistanleveys |
| KU | 0.3 ～ 20 GHz |
Arkki 2:
| Koodi | Connector Type | Huomautus |
| N | Ei liitintä | Yksimuotoinen 9 / 125 μm kuitupatsas |
| A | FC / APC | |
| P | FC / PC |
Varotoimet
Kuitujen taivutussäde vähintään 20 mm kuituvaurioiden välttämiseksi.
Varmista, että kuituliitospinta on puhdas, ennen kuin liität sen optopiiriin.
Varastoinnin, kuljetuksen ja käytön aikana tarvitaan sopiva ESD-suojaus.
Kaikki vakiovalotunnistimemme voidaan räätälöidä moduuleiksi!
Sovellukset
Optinen kuituviestintä
Tutkatietojen käsittely
Sähköinen sodankäynti
Nopeiden signaalien testaus ja mittaus
Turvallisuus ja valvonta
