LK-HSPD High Speed ​​InGaAs -valoilmaisin

  • Laaja kaistanleveys, suuri nopeus
  • Sisällytetty Bias-T
  • DC kytketty
  • Hermeettisesti suljettu, SMA-liitin
  • Matala tumma virta, korkea signaali-kohinasuhde.
  • Pieni muototekijä.
TUTKIMUS

+86

Tuotteen Kuvaus

LK-HSPD-suurnopeustunnistusmoduuli on suunniteltu sekä digitaalisiin että analogisiin käyttötarkoituksiin. Moduuli on varustettu InGaAs PIN -fotodiodilla, jonka vasteaallonpituus on 1250–1650 nm, sekä olennaisella sovituselektroniikalla.

LK-HSPD pystyy tarjoamaan 8 GHz:n, 12 GHz:n, 18 GHz:n, 22 GHz:n ja 30 GHz:n kaistanleveyksiä. Moduulin toiminta perustuu joko +3.3 V:n tai +5 V:n virtalähteeseen mallista riippuen. Se on suunniteltu toimimaan 9/125 μm:n standardin yksimuotokuidun kanssa. RF-ulostulossa on SMA-yhteensopiva liitin tai 2.92 mm:n liitin, joissa molemmissa on 50 ohmin impedanssisovitus.

LK-HSPD on hermeettisesti suljettu suojaksi ympäristötekijöiltä, ​​mikä parantaa sen kestävyyttä ja luotettavuutta. Se on kevyt, alle 15 gramman painollaan, mikä sopii erinomaisesti sovelluksiin, joissa painolla on ratkaiseva merkitys. Moduuli on sertifioitu vaarallisten aineiden käytön rajoittamista koskevan RoHS-direktiivin 2.0 mukaisesti, mikä vahvistaa sen olevan tiukkojen ympäristö- ja turvallisuusmääräysten mukainen.

Tekniset tiedot
Tyypillinen ja absoluuttinen maksimiluokitus
Parametri Sym. Typ Arvosana yksikkö
Säilytyslämpötila-alue TSTG -45 ～ +85 -55 ～ +100 ℃
Käyttökotelon lämpötila-alue TC 25 -40 ～ +85 ℃
Bias Voltage VR 3.3 tai 5 2.8 ～ 5.25 V
Optinen syöttöteho Pin +3 +10 dBm
Palanut optinen teho PB - +13 dBm
Lyijyn juotoslämpötila Tp 280 (10 s) 330 (10 s) ℃
Sähköiset/optiset ominaisuudet (TC = 22 ± 3 ℃)
Parametri sym Testiolosuhteet Parametriarvot yksikkö
Aallonpituusalue λ - 1000 ~ 1650 nm
Taajuusalue - - C-nauha X-bändi Ku-Band Ku+-Bändi K+-Bändi PLUS -
Pieni signaalin kaistanleveys f-3dB TC= 22 ± 3℃ 0.1 ~ 8 0.3 ~ 12 0.8 ~ 18 2 ~ 22 2 ~ 30 0.3 ~ 18 GHz
reagointityyliin Re VR , Pin= 1mW λ = 1310 nm ≥ 0.85 ≥ 0.85 ≥ 0.8 ≥ 0.75 ≥ 0.75 ≥ 0.75 A / W
λ = 1550 nm ≥ 0.95 ≥ 0.95 ≥ 0.75 ≥ 0.70 ≥ 0.65 ≥ 0.70
Amplitudin tasaisuus A TC =-40～+85 ℃ ≤ ± 1.5 ≤ ± 1.5 ≤ ±1.5 ≤ ± 2 ≤ ± 2 ≤ ± 1.5 dB
Lähtö VSWR VSWR - ≤ 2 ≤ 2 ≤ 2.5 ≤ 2.5 ≤ 2.5 ≤ 2.5 -
Bias Voltage VR - +3.3 +3.3 +3.3 +3.3 +5 +5 V
RF-liitin - - SMA SMA SMA 2.92mm 2.92mm SMA -
Saturation optinen teho Ps VR , λ = 1550 nm
AC-moduloitu		 +7 +7 +7 +7 +7 +10 dBm
Pimeä virta Id VR ≤ 10 ≤ 10 ≤ 10 ≤ 10 ≤ 10 ≤ 10 nA
Kylläisyys RF-lähtöteho Mutristus - -10 dBm
Ulostuloimpedanssi RL - 50 Ω

● Tyypilliset vastekäyrät

(VR , λ = 1550 nm , TC = 25 ºC , Pin = 0 dBm)

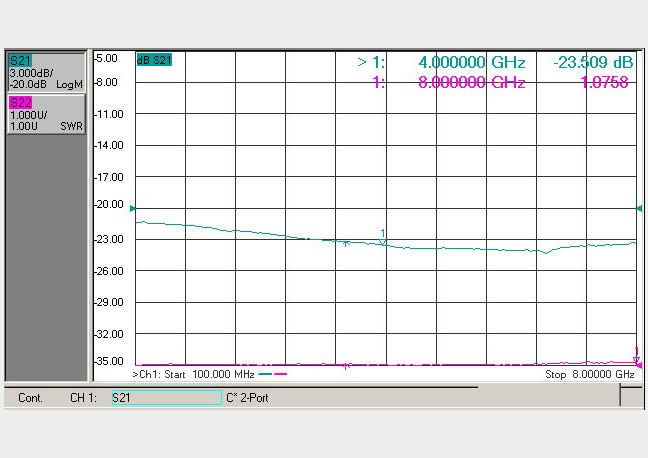

(Kuva 1 C-kaistan fotodetektorin taajuusvaste)

(Kuva 2 X-kaistan fotodetektorin taajuusvaste)

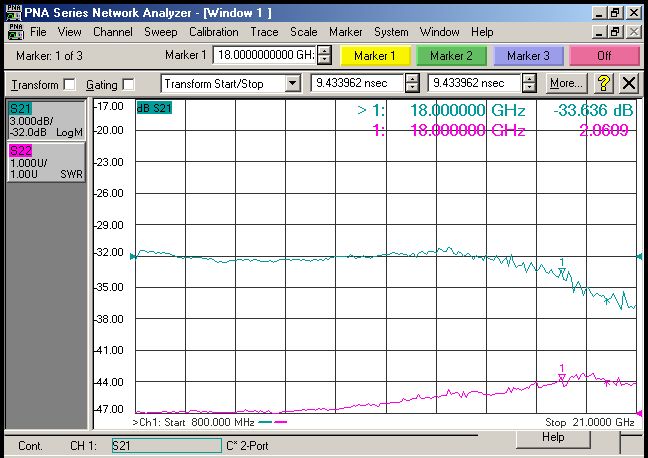

(Kuva 3 Ku-kaistan fotodetektorin taajuusvaste)

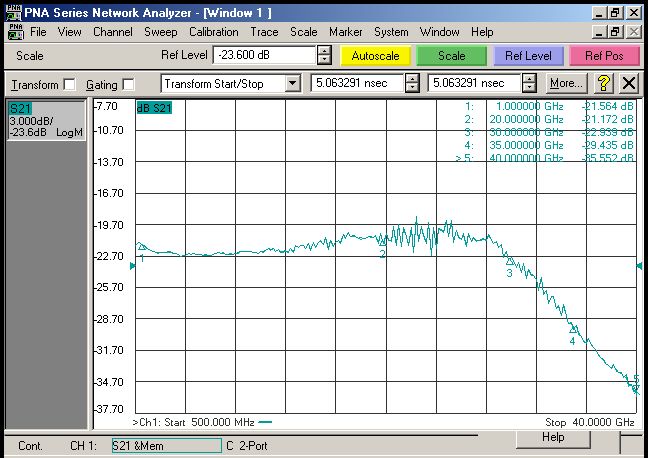

(Kuva 4 K+ -kaistan fotodetektorin taajuusvaste)

● Mitat ja tapit (yksikkö: mm [tuumaa])

RF-liitin: SMA tai 2.92 mm

● Tilaustiedot

Arkki 1:

Koodi  Analoginen kaistanleveys
C 0.1 ～ 8 GHz
X 0.3 ～ 12 GHz
Ku 0.8 ～ 18 GHz
Ku+ 2～ 22 GHz
K+ 2～ 30 GHz
Plus 0.3 ～ 18 GHz

Arkki 2:

Koodi Connector Type Huomautus
N Ei liitintä Yksimuotoinen 9/125 μm kuitupatsas
A FC / APC
P FC / PC

● Varotoimet

  • Kuidun taivutussäde vähintään 20 mm kuidun vaurioitumisen välttämiseksi.

  • Varmista, että kuituliitospinta on puhdas, ennen kuin liität sen optopiiriin.

  • Varastoinnin, kuljetuksen ja käytön aikana tarvitaan sopiva ESD-suojaus.

Kaikki vakiovalotunnistimemme voidaan räätälöidä moduuleiksi!

Sovellukset

  • Optinen kuituviestintä

  • Tutkatietojen käsittely

  • Sähköinen sodankäynti

  • Nopeiden signaalien testaus ja mittaus

  • Turvallisuus ja valvonta
