LK-NYDMD DWDM Mikroaaltouuni DFB Lasermoduuli

  • Suoramodulaatio DFB-laser
  • High-Dynamic-range
  • Aallonpituus: CWCM
  • 18 GHz kaistanleveys
  • Matala kynnysvirta
  • Suuri lähtöteho
  • 7-pinninen perhospaketti SMA-liittimellä
  • Käyttökotelon lämpötila: -40 - 70 ℃
  • Parannettu luotettavuus
TUTKIMUS

+86

Tuotteen Kuvaus

LK-NYDMD-laser on erinomainen suoraan moduloitu hajautettu takaisinkytkentälaser (DFB), joka on suunniteltu tarjoamaan erinomaista suorituskykyä lineaarisissa kuituoptisissa tietoliikennesovelluksissa, jotka vaativat erittäin laajaa kaistanleveyttä. LK-NYDMD on huippuluokan vaihtoehto perinteisille koaksiaalikaapelijärjestelmille ja erinomainen 12 GHz:n tai 18 GHz:n korkeataajuisten signaalien lähettämisessä.

Säilyttämällä RF-signaalin eheyden alkuperäisessä muodossaan nämä laserit parantavat merkittävästi mikroaaltotietoliikenneverkkojen luotettavuutta. Näiden ominaisuuksien ansiosta LK-NYDMD parantaa merkittävästi signaalin laatua monissa eri sovelluksissa, kuten antennien etäohjauksessa, telemetriassa, ajoitus- ja referenssisignaalien jakelussa sekä mittaus- ja viivelinjajärjestelmissä.

LK-NYDMD:ssä on integroitu optinen erotin, termoelektrinen jäähdytin (TEC), termistori, laserdiodisiru ja monitorifotodiodi, jotka kaikki on suljettu kestävään 7-nastaiseen perhoskoteloon hermeettisen suojauksen varmistamiseksi ja huipputehon ylläpitämiseksi.

Tekniset tiedot
Absoluuttinen enimmäisarvosana
Parametri Symboli minuutti Max. yksikkö
Laserdiodi eteenpäin suuntautuva virta If - 120 mA
Laserdiodin käänteinen jännite V - 1 V
Etuvoimaa Pf - 20 dBm
PD käänteinen jännite V - 15 V
Eteenpäin virta (PD) Im - 2 mA
Käyttölämpötila To -40 +70 ° C
Säilytyslämpötila Ts -55 +85 ° C
Varastointi suhteellinen kosteus Sr - 85 %
Optiset ja sähköiset tiedot (Tc=25°C)
Parametri Symboli Testiolosuhteet Min Typ max Yksiköt Huomautuksia
Aallonpituus λ IF I =OP, T = TOP DWDM (ITU)
1550
-		 nm
Taajuus - X vaihtoehto 0.1 - 12 GHz -
Ku vaihtoehto 1 - 18
Optinen lähtöteho P IF=Iop - 10 - mW 1
Lämpövirta Ith λ = 1550 nm - - 10 mA -
Toimintavirta Iop λ = 1550 nm - 55 100 mA -
Käyttöjännite Vop λ = 1550 nm - 1.5 2.5 V -
Rinnetehokkuus SE - 0.2 - - W / A -
Sivutilan vaimennussuhde SMSR λ = 1550 nm, IF=Iop 30 - - dB -
Suhteellinen intensiteettikohina RIN   - -150 -130 dB / Hz -
Kaistanleveys (-3dB, I=60mA) S21 X vaihtoehto - 12 - GHz -
Ku vaihtoehto - 18 -
Return menetys VSWR X vaihtoehto - - 2 dB -
Ku vaihtoehto - - 2.2
Tulo 1 dB pakkaus   - 15 - - dBm -
Termistorin vastus Rth @ 25 ° C - 10 - Kohm -
TEC-virta It - - - 1.2 A 2
TEC-jännite Vt   - - 2.5 V 2
Kapasitanssi (PD) Ct   - - 20 pF -
Virran valvonta Im - 0.10 - 2.0 mA -
Tumma virta (PD) Id   - - 50 nA -

Huomautuksia:Kaikki lasersirut ovat peräisin kiekoista, jotka on sertifioitu edustavalla määrällä laitteita, joiden tulee saavuttaa hyväksyttävä tuotto sisäänpalamiselle.

1.Laser-lämpötila asetettu 25 ℃, esijännitevirta 55 mA:ssa

2. Käyttökotelon lämpötila -40 ~ 70 ℃


● Tyypilliset tiedot

(λ = 1550 nm, TC = 25 ℃)

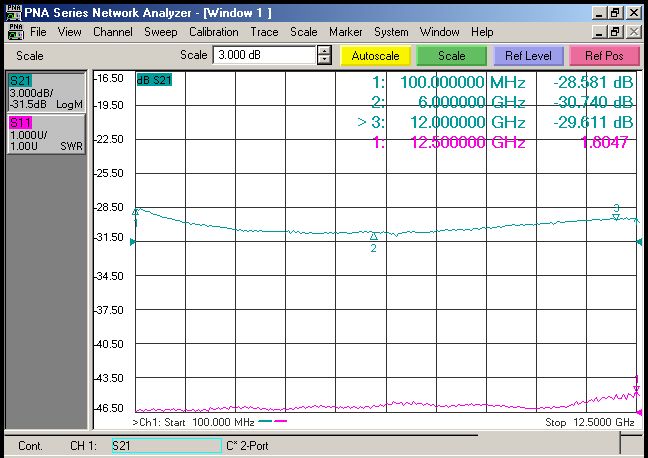

(Kuva 1 X-kaistan S11 ja S22 tiedot)

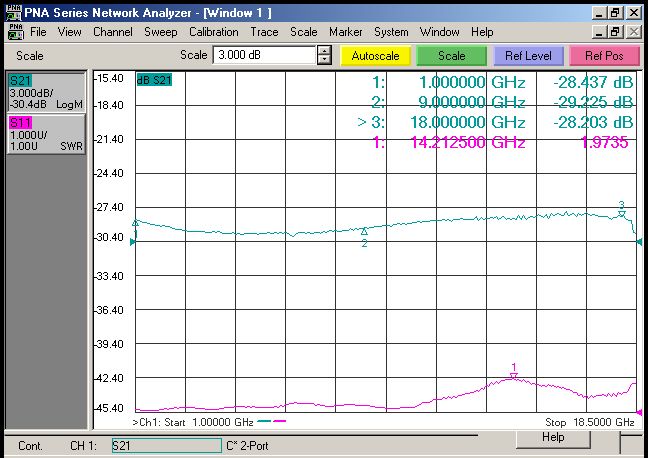

(Kuva 2 Ku- Band S11 ja S22 data)


● Sähkökaavio

Johtaa# Toiminto
1 Termistori
2 Termistori
3 LD (harha)
4 PD+
5 PD-
6 Cooler+
7 Jäähdytin-
8 LD-(RF)
9 Maa

● Ääriviivapiirrokset (yksikkö: mm[tuumaa])


RF-liitin: SMA


● Tilaustiedot

Arkki 1:

Koodi Tuotetiedot
DM DWDM (Dense Wavelength Division Multiplexing) 7-nastainen perhospaketti

Arkki 2:

Koodi Analoginen kaistanleveys
X 0.1–12 GHz
Ku 1–18 GHz

Arkki 3:

Kanava Taajuus (THz) Keskiaallonpituus (nm)   Kanava Taajuus (THz) Keskiaallonpituus (nm)
C01 Mikä tahansa haluttu mukautettu aallonpituus C37 193.7 1547.72
C02 Ei-ITU, 1547 nm – 1560 nm C38 193.8 1546.92
C03 Ei-ITU, 1557 nm – 1560 nm C39 193.9 1546.12
C04 Ei-ITU, 1530 nm – 1560 nm C40 194 1545.32
C15 191.5 1565.50 C41 194.1 1544.53
C16 191.6 1564.68 C42 194.2 1543.73
C17 191.7 1563.86 C43 194.3 1542.94
C18 191.8 1563.05 C44 194.4 1542.14
C19 191.9 1562.23 C45 194.5 1541.35
C20 192 1561.41 C46 194.6 1540.56
C21 192.1 1560.61 C47 194.7 1539.77
C22 192.2 1559.79 C48 194.8 1538.98
C23 192.3 1558.98 C49 194.9 1538.19
C24 192.4 1558.17 C50 195 1537.4
C25 192.5 1557.36 C51 195.1 1536.61
C26 192.6 1556.55 C52 195.2 1535.82
C27 192.7 1555.75 C53 195.3 1535.04
C28 192.8 1554.94 C54 195.4 1534.25
C29 192.9 1554.13 C55 195.5 1533.47
C30 193 1553.33 C56 195.6 1532.68
C31 193.1 1552.52 C57 195.7 1531.9
C32 193.2 1551.72 C58 195.8 1531.12
C33 193.3 1550.92 C59 195.9 1530.33
C34 193.4 1550.12 C60 196 1529.55
C35 193.5 1549.32 C61 196.1 1528.77
C36 193.6 1548.51 C62 196.2 1527.99

Taulukko 4:

Koodi Connector Type Huomautus
A FC / APC Yksimuotoinen 9 / 125 μm kuitupatsas, 0.9 mm, pituus 1 m
S SC / APC
N Ei liitintä

● Varotoimet

  • Kuitujen taivutussäde vähintään 20 mm kuituvaurioiden välttämiseksi.

  • Varmista, että kuituliitospinta on puhdas, ennen kuin liität sen optopiiriin.

  • Varastoinnin, kuljetuksen ja käytön aikana tarvitaan sopiva ESD-suojaus.

Sovellukset

  • Nopea tiedonsiirto

  • Antenni Remoting

  • Matkapuhelin- ja PCS-verkot

  • Analogisten RF-linkkien lähetys

  • Sotilaallinen viestintä

  • Seuranta, telemetria ja ohjaus

  • Telemetriajärjestelmät

  • Sotilaalliset ja puolustusjärjestelmät
