LK-AMPD-D High Speed Amplified Microwave InGaAs -valodetektori
- Suuri nopeus, laaja kaistanleveys
- Sisällytetty Bias-T
- Integroitu O/E-hybridi
- Suuri vahvistus, matala kohina, laajakaista
- Hermeettisesti suljettu, SMA-liitin
- Matala tumma virta, korkea signaali-kohinasuhde.
- Pieni muototekijä.
Tuotteen Kuvaus
LK-AMPD-D on optisten ja elektronisten komponenttien yhdistelmä, jossa on laaja-alainen InGaAs-fotodiodi ja minimaalikohinainen vahvistin. InGaAs PIN -fotodiodin herkkyysalue on 1000–1650 nm. Vähäkohinaisen vahvistimen RF-vahvistus on 30 dB.
LK-AMPD-D pystyy tarjoamaan joko 12 GHz:n tai 20 GHz:n kaistanleveyksiä. Laite toimii +9 V:n virtalähteellä. Se on suunniteltu toimimaan tulosignaalina tavallisen yksimuotoisen 9/125 μm:n kuidun kanssa. RF-ulostulossa on SMA-tyyppinen liitin, jonka impedanssi on sovitettu 50 ohmiin.
LK-AMPD-D on suljettu tavalla, joka estää kosteuden ja muiden epäpuhtauksien pääsyn sisään, ja sen paino on alle 23 grammaa. Se on sertifioitu täyttämään vaarallisten aineiden käytön rajoittamista koskevan RoHS-direktiivin 2.0 vaatimukset.
Tekniset tiedot
| Tyypillinen ja absoluuttinen maksimiluokitus | ||||
|---|---|---|---|---|
| Parametri | Sym. | Typ | Arvosana | yksikkö |
| Säilytyslämpötila-alue | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Käyttökotelon lämpötila-alue | TC | 25 | -40 ～ +85 | ℃ |
| Bias Voltage | VR | +9 | +9 - +12 | V |
| Optinen syöttöteho | Pin | 0 | +10 | dBm |
| Palanut optinen teho | PB | - | +13 | dBm |
| Lyijyn juotoslämpötila | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Sähköiset/optiset ominaisuudet (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Parametri | sym | Testiolosuhteet | Parametriarvot | yksikkö | ||
| Aallonpituusalue | λ | - | 1000 - 1650 | nm | ||
| Taajuusalue | - | - | X - Bändi | Ku - Bändi | - | |
| Pieni signaalin kaistanleveys | f-3dB | TC = 22 ± 3℃ | 0. 3 ～ 12 | 2 ～ 20 | GHz | |
| reagointityyliin | Re | VR =+9V, Pin = 10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Amplitudin tasaisuus | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Saturation optinen teho | Ps | VR = +9 V, λ = 1550 nm AC-moduloitu | +10 | dBm | ||
| RF signaalin vahvistus | G | - | 30 ± 1 | dB | ||
| Kylläisyys RF-lähtöteho | Pulos | - | +10 | dBm | ||
| Lähtö VSWR | VSWR | - | ≤ 2 | - | ||
| Ulostuloimpedanssi | RL | - | 50 | Ω | ||
●Tyypilliset vastekäyrät
(Kuva 1. X-kaistan fotodetektorin taajuusvaste)

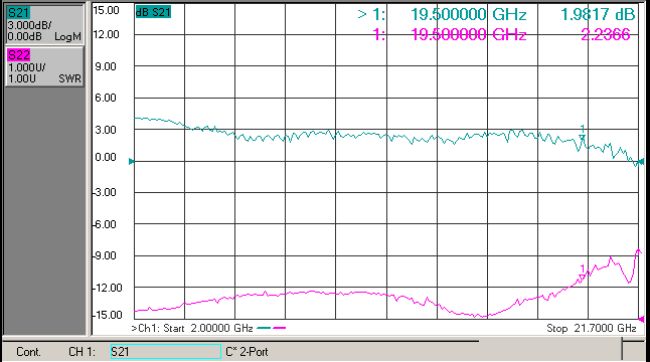

（ Kuva. 2 Ku -kaistaisen valotunnistimen taajuusvaste）
●Mitat ja tapit ( Yksikkö: mm [tuumaa])
RF-liitin: SMA
●Tilaustiedot
Arkki 1:
| Koodi | RF signaalin vahvistus | Huomautus |
| D | 30 dB | Tyypillinen ja keskitaajuus |
Arkki 2:
| Koodi | Analoginen kaistanleveys |
| X | 0 ～ 3 GHz |
| Ku | 2～ 20 GHz |
Arkki 3:
| Koodi | Connector Type | Huomautus |
| N | Ei liitintä | Yksimuotoinen 9 / 125 μm kuitupatsas |
| A | FC / APC | |
| P | FC / PC |
●Varotoimet
Kuitujen taivutussäde vähintään 20 mm kuituvaurioiden välttämiseksi.
Varmista, että kuituliitospinta on puhdas, ennen kuin liität sen optopiiriin.
Varastoinnin, kuljetuksen ja käytön aikana tarvitaan sopiva ESD-suojaus.
Kaikki vakiovalotunnistimemme voidaan räätälöidä moduuleiksi!
Sovellukset
Tutkatietojen käsittely
Sähköinen sodankäynti
Antennin mittaus
Kuituoptinen viestintä
Turvallisuus ja valvonta
