Tehokas LK-NY55D DWDM DFB laser
- Tasavirtakytkentä
- High-Dynamic-range
- Matala kynnysvirta
- Suuri lähtöteho
- 14-nastainen perhospaketti
- Käyttölämpötila: -20 - 70 ℃
- Korkea luotettavuus
- Jopa 100 mW:n suuri teho
- Polarisaatiota ylläpitävä (PM) kuitu
Tuotteen Kuvaus
LK-NY55D-laser on suunniteltu toimimaan tehokkaana, aallonpituuskohtaisena optisena lähettimenä, joka sopii ihanteellisesti integroitavaksi ulkoisen modulaattorin kanssa CATV- ja DWDM-järjestelmissä. Se sopii erityisesti superrunkoverkkoihin ja jakeluun liittyviin sovelluksiin. Tämän sarjan tarjoamat aallonpituudet ovat ITU:n Grid-standardien mukaisia sekä kantaman että kanavan osalta.
Tässä sarjassa on polarisaatiota ylläpitävä (PM) kuitu ja tasavirtakytkentä (dc). Se sisältää integroidun termoelektrisen jäähdyttimen (TEC), termistorin lämpötilan mittaamiseen ja monitorifotodiodin optisen tehon valvontaan. Moduuli on sijoitettu 14-nastaiseen perhoskoteloon, joka on yhteensopiva OC-48-nastajärjestelmän kanssa, ja siinä on optinen erotin itse kotelossa.
Tekniset tiedot
| Sähköiset/optiset ominaisuudet (TC = 25 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| Parametri | Sym. | Kunto | Min | Typ | max | Yksiköt |
| Taajuus | f | - | 0.01 | - | 1 | Ghz |
| Kaistanleveys (-3 dB, I = 200 mA) | S21 | - | 1 | Ghz | ||
| Optinen lähtöteho | P | 40 mW versio, T = Tset, IF I =OP50 mW versio, T = Tset, IF I =OP63 mW versio, T = Tset, IF I =OP80 mW versio, T = Tset, IF I =OP100 mW versio, T = Tset, IF I =OP |
40 50 63 80 100 |
- | - | mW |
| Lämpövirta | ith | BOL | - | - | 40 | mA |
| Toimintavirta | IOP | 40 mW:n versio, BOL 50 mW:n versio, BOL 63 mW:n versio, BOL 80 mW:n versio, BOL 100 mW:n versio, BOL |
- - - |
- - - |
280 350 450 580 650 |
mA |
| Käyttöjännite | Vop | Bol, IF I =OP | - | - | 2.5 | V |
| Huipun aallonpituus | λ | T = Tjoukko, IF I =OP | - | 1550 | - | nm |
| Suhteellinen intensiteettikohina | reinin | - | - | - | -160 | dB / Hz |
| Sivutilan vaimennussuhde | SMSR | 30 | - | - | dB | |
| Polarisaation ekstinktiosuhde | PER | IF I =OP | 17 | - | - | dB |
| Aallonpituuden ajautuminen T:n yliC alue | ∆λTOP | T = TOP | - | - | 40 | pm |
| Termistorin vastus | Rth | TOP= 25℃ | 9.5 | 10 | 10.5 | KΩ |
| Termistorin lämpötilakertoimet | TCTH | TOP= 25℃ | - | -4.4 | - | % / ° C |
| TEC-virta | itec | -20 ℃ < TC<70 ℃ | -1.0 | - | 1.5 | A |
| TEC-jännite | Vtec | -20 ℃ < TC<70 ℃ | -2.0 | - | 3.0 | V |
| RF-impedanssi | zin | 40 MHz - 1002 MHz | 1 | - | 6 | Ω |
| PD-virran valvonta | Im | JOS = IOP, VMPD = -5 V | 0.1 | - | 2.5 | mA |
| Monitori PD Pimeävirta (PD) | Id | IOP = 0 mA, VMPD = -5 V | - | - | 0.2 | uA |
| Tyypillinen ja absoluuttinen maksimiluokitus | |||||
|---|---|---|---|---|---|
| Parametri | Sym. | Kunto | minuutti | Max. | yksikkö |
| Laser eteenpäin suuntautuva tasavirta | If | - | - | 750 | mA |
| Laser-käänteinen jännite | V | - | - | 2 | V |
| Fotodiodin käänteinen jännite | VR | - | - | 10 | V |
| Käyttölämpötila | jotta | - | -20 | +70 | ° C |
| Säilytyslämpötila | Ts | - | -40 | +85 | ° C |
| ESD | - | HBM: R = 1500 Ω, C = 100 pF | -500 | 500 | V |
Huomautuksia: Kaikki lasersirut ovat peräisin kiekoista, jotka on sertifioitu edustavalla laite-erällä, jonka on saavutettava hyväksyttävä tuotto polttamista varten.

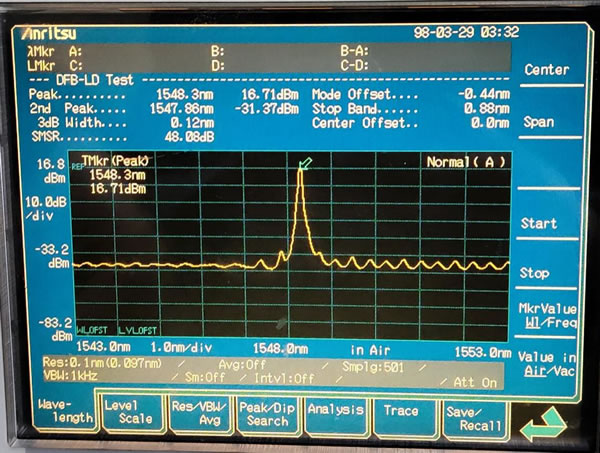

● Tyypilliset tiedot

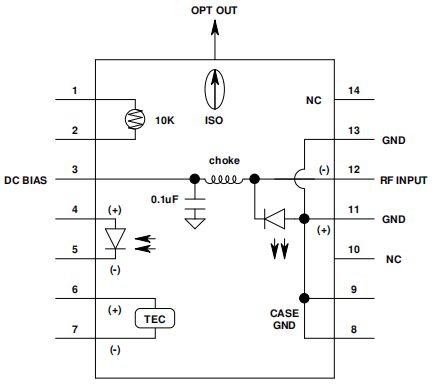

● Sähkökaavio
| Johtaa# | Toiminto | Johtaa# | Toiminto |
| 1 | Termistori | 8 | GND |
| 2 | Termistori | 9 | GND |
| 3 | LD (harha) | 10 | NC |
| 4 | PD-anodi | 11 | Maadoitus (LD+) |
| 5 | PD-katodi | 12 | RF IN |
| 6 | Cooler+ | 13 | Maadoitus (LD+) |
| 7 | Jäähdytin- | 14 | NC |

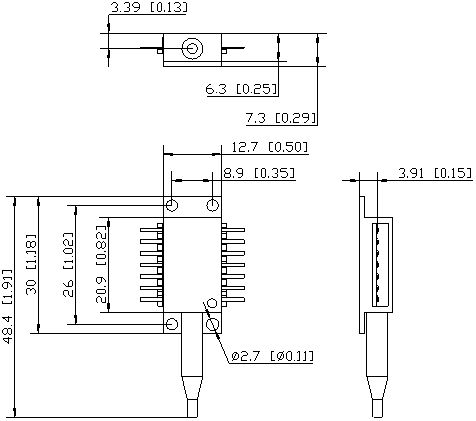

● Mitat ja tapit ( Yksikkö: mm[tuumaa] )
RF-liitin: SMA
● Tilaustiedot
Arkki 1:
| Koodi | Tuotetiedot |
| 55 | DWDM High Power 14-nastainen perhospaketti |
Arkki 2:
| Koodi | Optinen teho |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
Arkki 3:
| Kanava | Taajuus (THz) | Keskiaallonpituus (nm) | Kanava | Taajuus (THz) | Keskiaallonpituus (nm) | |
| C01 | Mikä tahansa haluttu mukautettu aallonpituus | C37 | 193.7 | 1547.72 | ||
| C02 | Ei-ITU, 1547 nm – 1560 nm | C38 | 193.8 | 1546.92 | ||
| C03 | Ei-ITU, 1557 nm – 1560 nm | C39 | 193.9 | 1546.12 | ||
| C04 | Ei-ITU, 1530 nm – 1560 nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
Arkki 4:
| Koodi | Tuotetiedot |
| PM | PM-FC/APC-kuituliitin, 0.9 mm, pituus 1 m |
● Varotoimet
Kuitujen taivutussäde vähintään 20 mm kuituvaurioiden välttämiseksi.
Varmista, että kuituliitospinta on puhdas, ennen kuin liität sen optopiiriin.
Varastoinnin, kuljetuksen ja käytön aikana tarvitaan sopiva ESD-suojaus.
Sovellukset
CATV
DWDM
Vapaan tilan optiikka
Superrunkojärjestelmät ja jakelu,
Signaalin siirto optisissa verkoissa
